自动电容插壳机的制作方法

发布日期:2019-05-15 作者:admin 点击:

自动电容插壳机的制作方法与工艺

本发明涉及电容自动插壳技术领域,具体涉及一种全自动电容插壳机



背景技术:

在传统的电容器生产工艺中,电容芯体和塑壳的组装,一般采用手工套壳的方式,即作业人员手工作业,一个个地为电容芯体套装塑壳,这样操作不仅费时费力,而且也会导致套壳套装歪斜、芯体未完全插入套壳等不良情况的产生。

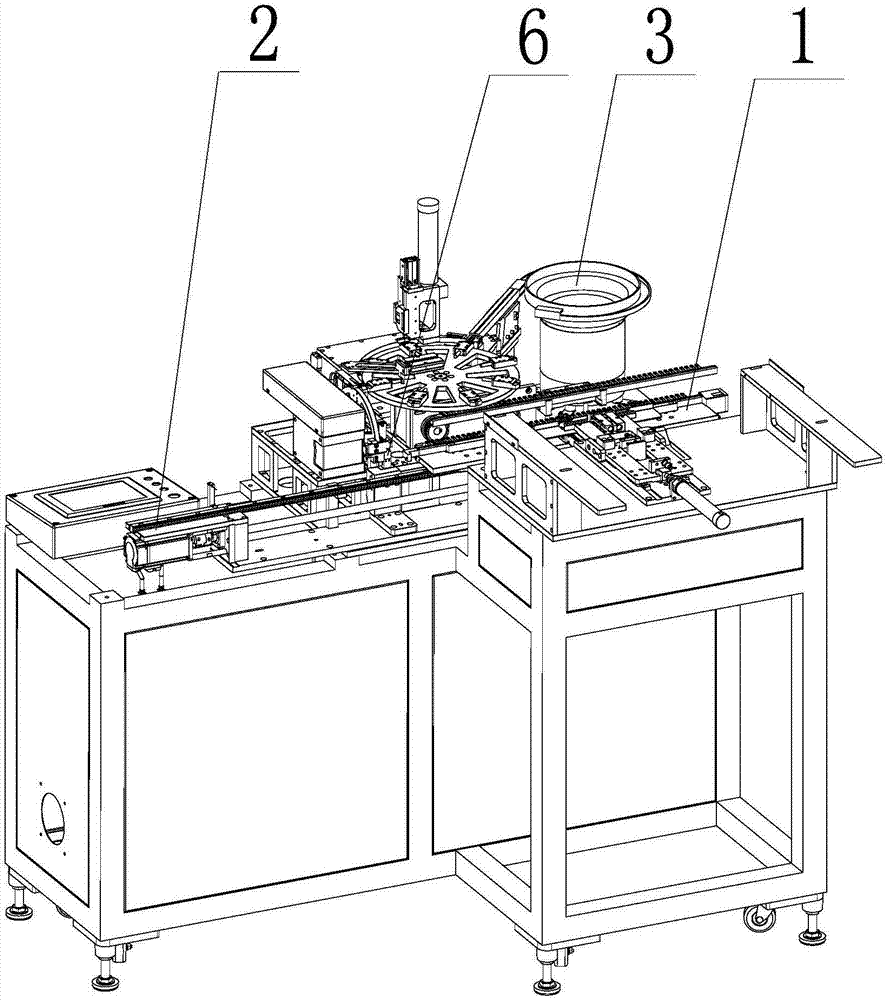

如图1所示,包括机体、导轨、震动送料盘、设有凹槽的载具、可将震动送料盘出料口处的套壳运送至载具上的第一传送手臂、多个第一点胶机、用于限定多颗粒电容落入载具时的间距和位置的限位装置、将电容与套壳压紧的按压装置、烘干装置、多个第二点胶机、将已经套壳好的电容器移除的第二传送手臂和中控台,所述导轨安装在机体上,所述载具位于导轨中且与导轨滑动配合,所述第一传送手臂、多个第一点胶机、限位装置、按压装置、烘干装置、第二点胶机和第二传送手臂依次安装在机体上。

每个电容板上设置有多个电容,只有当所有的电容均排列好与载具上的电容壳一一对应,此时才能进行插壳,因此需要人工对电容板上的电容一一进行检测纠正,效率低下。


技术实现要素:

本发明要解决的技术问题是解决上述现有技术的不足,提供一种可对电容逐一插壳的自动电容插壳机

为了解决上述技术问题,本发明采用的技术方案是:一种自动电容插壳机,包括套壳送料装置、转向装置、点胶装置、输送流水线以及下料装置,所述套壳送料装置将电容套壳排序并将其输送至转向装置,所述点胶装置对电容套壳进行点胶,输送流水线用于传送电容板组件,电容板组件上设置有多个间隔设置的电容,转向装置将电容套壳旋转,使其与输送流水线上的电容板组件相配合,还包括插壳机构和定位机构,所述插壳机构用于将转向装置上的电容套壳推动至电容板组件的电容上,所述定位机构设置在插壳机构对应位置,在插壳机构插壳前将待插壳的电容定位。
